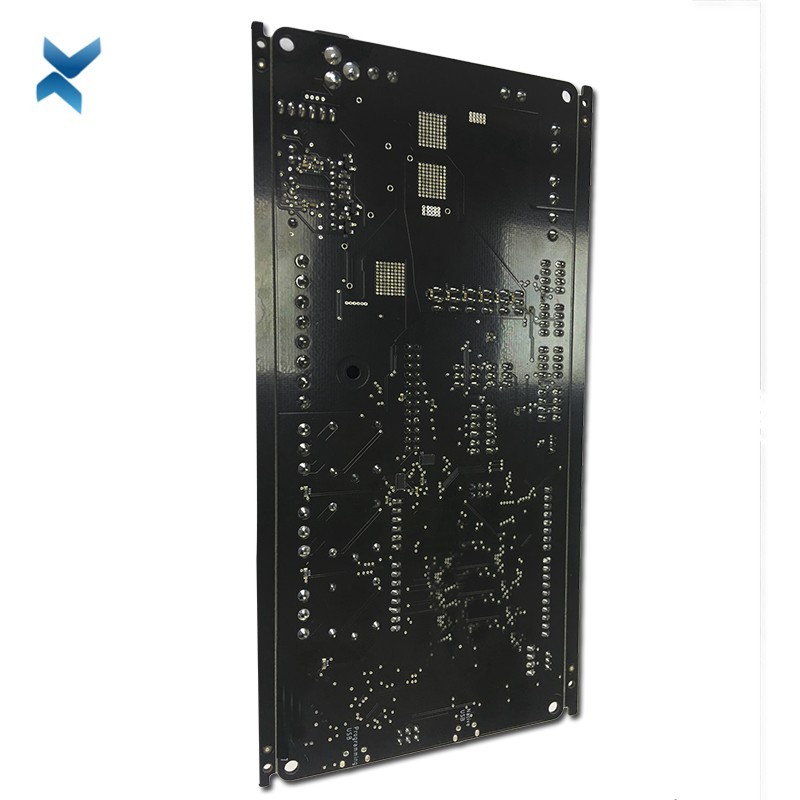

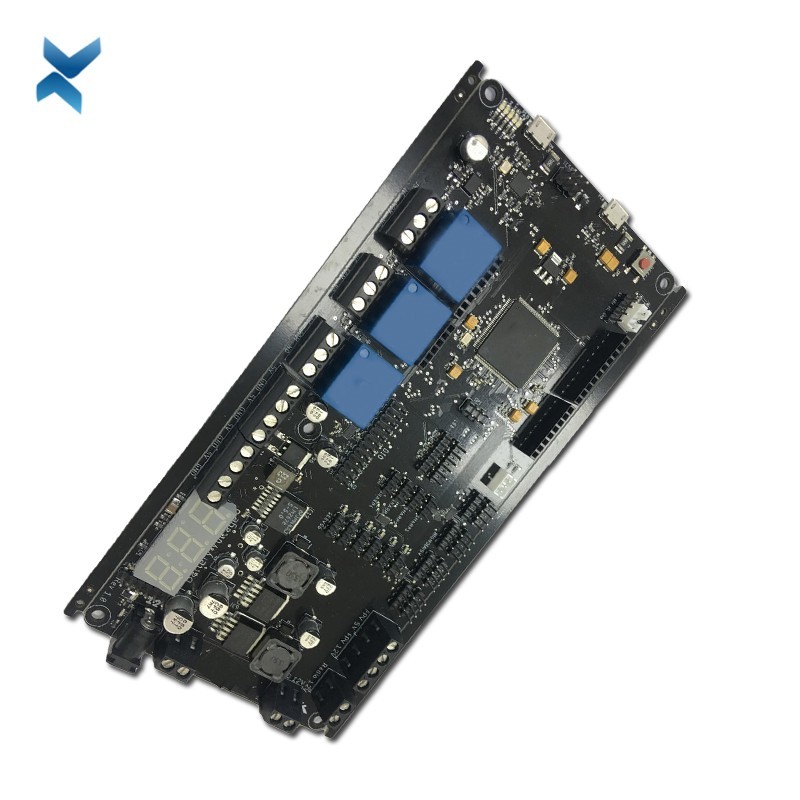

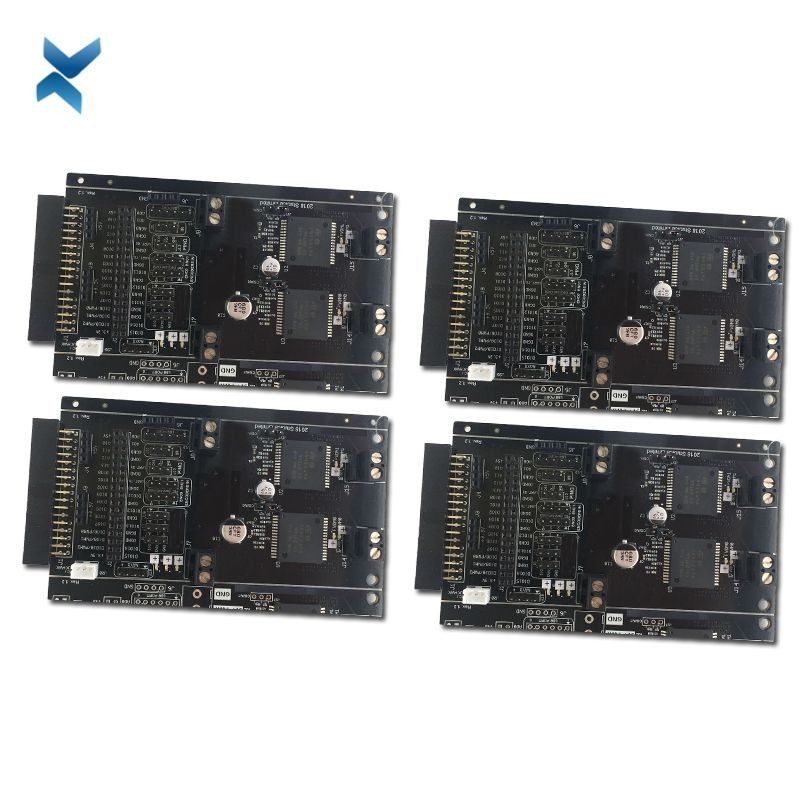

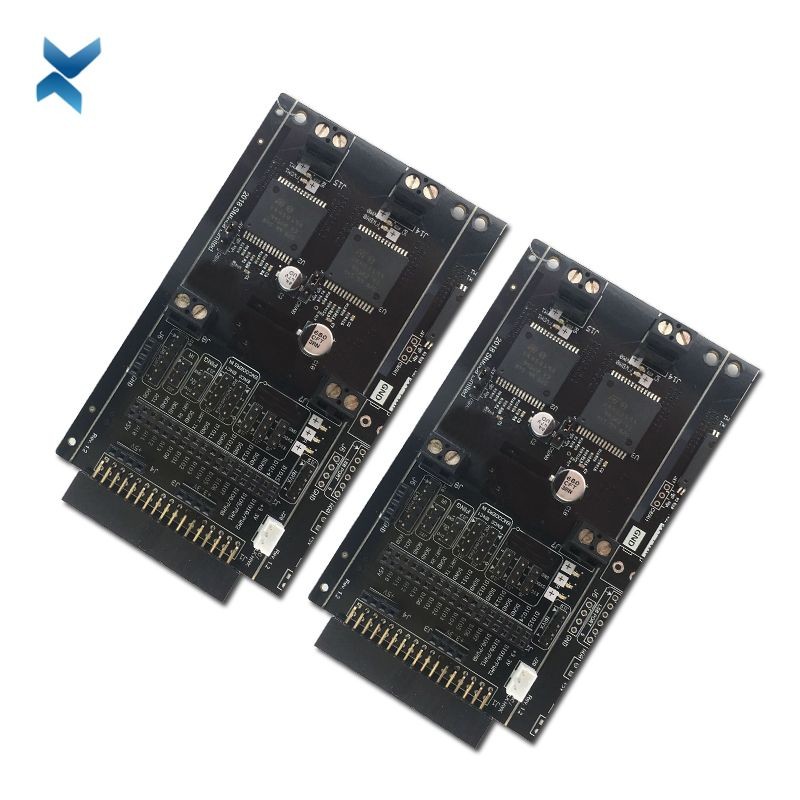

Assemblée multicouche de carte PCB de la carte PCBA pour le conseil d'électronique

Multicouche fait sur commande de la carte d'impression d'usine de carte PCB PCBA toutes les conception et fabrication d'Assemblée de vente de carte PCB

Partie : Quel est un PCBA ?
L'Assemblée de carte électronique est un terme qui se rapporte à des cartes assemblées avec les composants électroniques comme des condensateurs, des résistances, et IC (circuit intégré). Un PCBA peut être un semi-produit de n'importe quoi, d'une lumière de LED à un camion électronique. L'intégration de PCBAs est le système d'un produit électrique complexe. Quand PCBAs sont installés avec des clôtures, ils deviennent des constructions ou des produits finaux de boîte.

Pour s'assurer que la connexion fonctionne en juste proportion, des matériaux sont soudés ou insérés dans une carte vide et ont inspecté pour examiner leur représentation.
Une carte PCB nue se compose d'une feuille constituée par un isolant, un aluminium de cuivre, et un revêtement pour protéger le cuivre contre la corrosion. Tandis qu'un PCBA est monté avec tous les composants électroniques assemblés.
De nos jours, presque tous les composants peuvent être extérieurs montés sur des cartes. la technologie d'À travers-trou est encore en service mais de moins en moins dans l'ensemble de carte PCB.
Partie : Comment obtenir un PCBA fait sur commande
Dans cette section, nous irons voir la façon créer un PCBA fait sur commande.
Step1. La première étape en concevant une carte PCB faite sur commande est en créant une vue schématique.
Le composant exigé est placé sur une toile et leurs goupilles sont reliées aux lignes qui représentent les connexions électriques. Les composants habituellement sont pris d'une bibliothèque composante qui est une partie du logiciel de conception.
Il peut y avoir des variations multiples des mêmes composants selon le type de paquet étant par exemple boîtier à double rangée de connexions utilisé ou une puce surface-montée. Les paquets peuvent sembler les mêmes dans la vue schématique mais sont très différents dans la vue de disposition où le conseil est conçu réellement.
Indépendamment des composants et de leurs connexions électriques, la puissance, et les signaux de terre sont nécessaires également. En outre, des connecteurs doivent être placés sur la carte PCB pour faire un endroit pour la puissance et la terre. Le conseil est également requis d'être relié aux périphériques externes tels que les potentiomètres et la LED etc.
