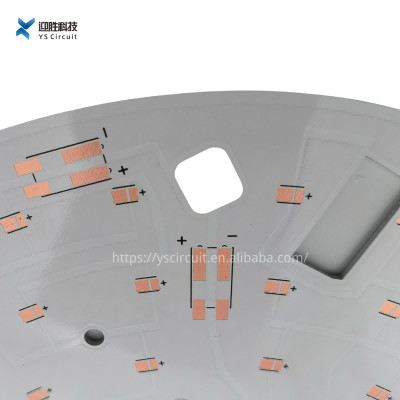

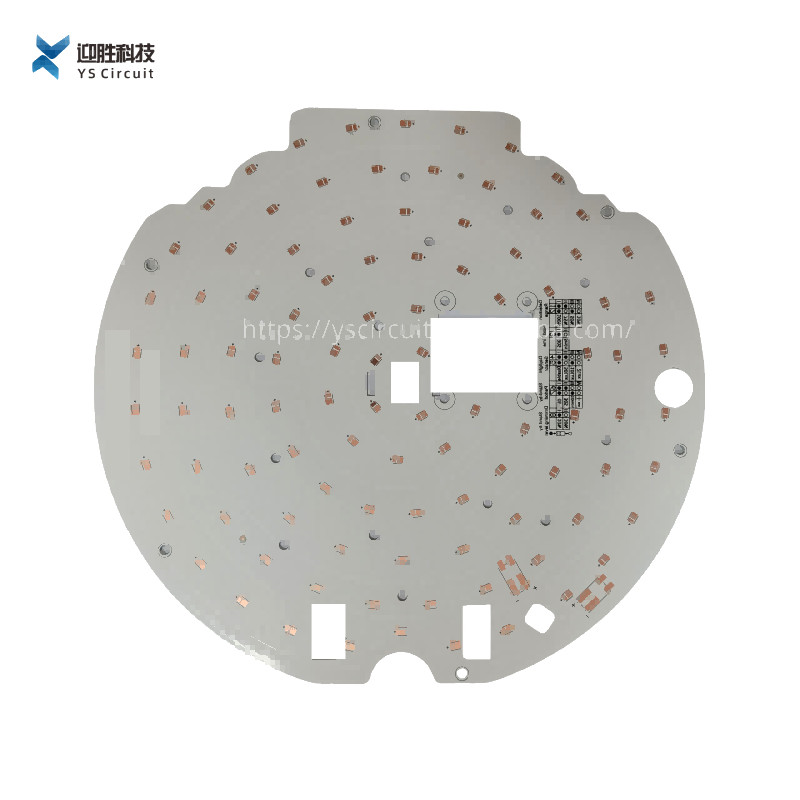

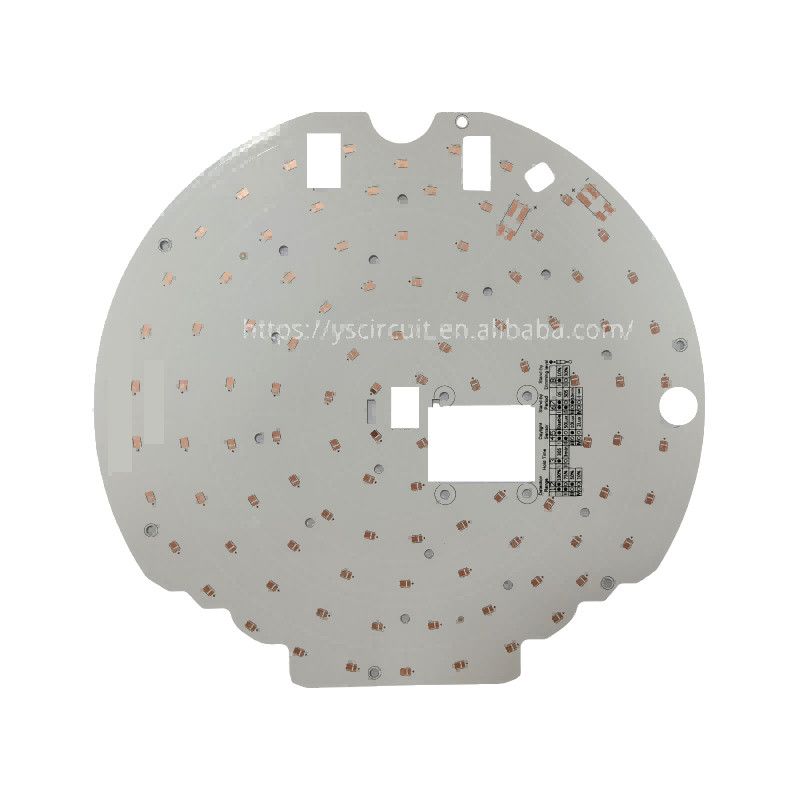

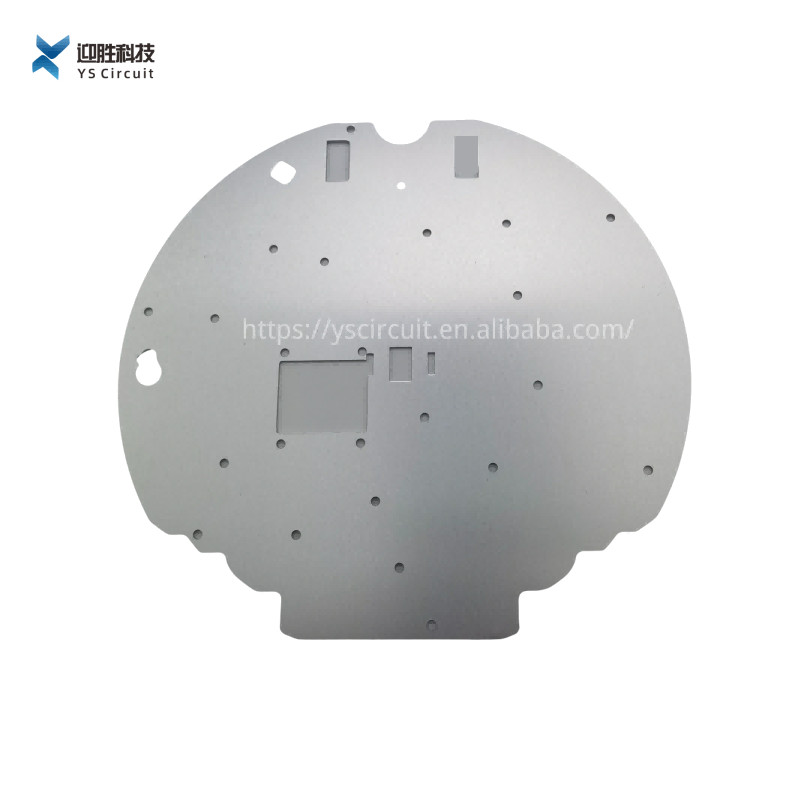

Carte d'ampoule du blanc LED, carte PCB en aluminium de conseil pour électronique

La carte PCB menée conçoivent la carte PCB en fonction du client en aluminium de blanc menée par Smd de carte d'ampoule

Quelle est la carte PCB en aluminium ?

Une carte PCB en aluminium a une disposition semblable à la carte PCB normale. Elle a une couche ou des couches de cuivre, masque de soudure et silkscreen posé au-dessus de elle.

Au lieu de avoir une fibre de verre ou un substrat en plastique, bien que, une carte en aluminium ait un substrat en métal.

Cette base contient principalement une combinaison d'aluminium.

Le noyau en métal peut consister entièrement en métal ou avoir une combinaison de fibre de verre et d'aluminium.

PCBs en aluminium sont typiquement à simple face, mais peuvent être double dégrossi aussi bien.

Il est fortement difficile fabriquer Mulilayer PCBs en aluminium.

Les conseils en aluminium obtiennent la plupart d'utilisation dans la LED et actionnent convertir l'électronique. La lumière intense produite par la LED crée les hauts niveaux de la chaleur, que l'aluminium dirige à partir des composants. Une carte PCB en aluminium prolonge la durée de vie d'un dispositif de LED et fournit plus de stabilité. Vous pouvez trouver les substrats en aluminium dans des réverbères, des lumières d'arrêt et l'éclairage de ménage. Ils permettent à des convertisseurs de puissance de changer des courants et de régler l'électronique. Les créateurs dans beaucoup d'autres industries trouvent également l'utilisation dans des cartes en aluminium, mais ils ne les mettent pas en application en tant que souvent.

Représentation de la carte PCB en aluminium

1. Dissipation thermique

Les substrats communs de carte PCB, tels que FR4, CEM3 sont les conducteurs pauvres du courant ascendant.

Si la chaleur des matériels électroniques ne peut pas être distribuée à temps, elle aura comme conséquence l'échec à hautes températures des composants électroniques.

Les substrats en aluminium peuvent résoudre ce problème thermique de dissipation.

2. Dilatation thermique

La carte PCB en aluminium de substrat peut effectivement résoudre le problème thermique de dissipation, de sorte que le problème de dilatation thermique et de contraction des composants sur des cartes électronique avec différentes substances puisse être allégé, qui améliore la longévité et la fiabilité de la machine entière et des matériels électroniques.

En particulier, le substrat en aluminium peut résoudre les problèmes de dilatation thermique et de contraction de SMT (technologie extérieure de bâti).

La carte PCB en aluminium est une du noyau le plus très utilisé PCBs en métal, également appelé comme carte PCB de MC, substrat habillé d'aluminium et ou isolé en métal, etc.

La structure basse de la carte PCB en aluminium n'a pas beaucoup différent de l'autre PCBs.

Une telle construction fait à la carte un excellent isolateur électrique et un conducteur thermique

QUELLE EST UNE CARTE PCB EN ALUMINIUM ?

Une carte PCB se compose généralement de trois couches. Une couche de cuivre conductrice au dessus, une couche diélectrique dans l'intervalle, et une couche d'un substrat au fond. PCBs standard ont une couche de substrat faite en fibre de verre, en céramique, polymères, ou n'importe quel autre noyau de non-métal. Une quantité suffisante de PCBs emploie FR-4 comme substrat.

PCBs en aluminium emploient un substrat en aluminium. Au lieu de FR-4 standard comme matériel de substrat.

Couche d'en cuivre de circuit

Cette couche transmet des signaux au-dessus du panneau entier de carte PCB.

Le mouvement des particules chargées produit de la chaleur.

Cette chaleur est transférée au substrat en aluminium. Ce qui l'absorbe efficacement.

Couche d'isolation

Cette couche est également connue comme couche diélectrique.

Il est fait de matériaux qui sont les conducteurs pauvres de l'électricité.

Il absorbe la chaleur produite dans la couche ci-dessus. Et transférez-le au substrat en aluminium au-dessous de lui.

Substrat

Le substrat agit en tant que base pour la carte PCB.

Tient entreprise TI les composants au-dessus de lui. En changeant les caractéristiques du substrat, la représentation de la carte PCB varie.

Par exemple, un substrat rigide fournit la force et la longévité au panneau de carte PCB.

Tandis qu'un substrat flexible ouvrir plus d'options de conception.

Le substrat en aluminium est employé dans des applications basées sur électronique de puissance où la dissipation thermique élevée est exigée.

En raison de sa bonne conduction thermique, il garde la chaleur à partir des composants électroniques essentiels. De ce fait assurant des dommages minimaux de circuit.

PCBs EN ALUMINIUM CONSTRUIT CHEZ YScircuit

YScircuit est l'un des fabricants les plus fins de PCBs en aluminium.

Pour augmenter la représentation globale du produit, ils fournissent une couche plaquée thermique à la carte PCB en aluminium.

Il absorbe la chaleur d'une façon très efficace. Pour la puissance élevée et la tolérance serrée a basé des applications la carte PCB soutenue qu'en aluminium est le choix parfait parmi des fabricants de projet.

Vu des paramètres comme le coefficient de dilatation thermique, de conduction thermique, de force, de dureté, de poids, et de coût. Le plat en aluminium est un choix idéal pour votre projet. Vous pouvez modifier votre substrat de carte PCB. PCBWay offre différents plats en aluminium comme 6061, 5052, 1060, et beaucoup plus.

AVANTAGES DE LA CARTE PCB EN ALUMINIUM

1. La capacité de dissipation thermique de PCBs en aluminium est bien meilleure que PCBs standard.

2. PCBs en aluminium fournissent plus de force et de longévité. Par rapport à PCBs en céramique et basé sur fibre de verre.

3. Il semble ironique, mais PCBs basé sur aluminium sont plus léger. Par rapport à PCBs standard.

APPLICATIONS

1. Ils sont employés dans des dispositifs d'alimentation d'énergie comme des régulateurs de commutation, convertisseur de DC/AC, régulateur de commutateur.

2. Dans des modules d'alimentation, ils sont employés dans les inverseurs, les relais à semi-conducteur, et des ponts en redresseur.

3. Dans des automobiles, ils sont employés dans un régulateur, un allumage, un contrôleur d'alimentation d'énergie, etc. électroniques.
